תכנון ומפרטים
נתוני עובי, משקל, מבנה שכבות ודוח מעבדה מאפשרים להכניס את QuietPipe לפרטי ביצוע ולמסמכי מכרז בלי להשאיר מקום לפרשנות באתר.
EN 14366:2004 | דוח Peutz | ייצור ישראלי
QuietPipeקוואיטפייפ
יריעה אקוסטית דו-שכבתית לעיטוף צנרת ביוב ומים בפרויקטי בנייה. מיועדת להפחתת רעשי זרימה ורטט, עם נתוני מעבדה, מפרט טכני ותהליך התקנה ברור לצוותי ביצוע.
- 17.5dB(A)
- הפחתה נמדדת בדוח Peutz
- 18 מ״מ
- עובי כולל של שתי שכבות
- 1x2 מ׳
- מידה סטנדרטית, התאמות לפי פרויקט
בדיקה אקוסטית
ביצועים מדידים, לא תחושת שקט.
QuietPipe נבדקה במעבדת Peutz בהולנד למדידת רעש ממתקני שפכים לפי EN 14366:2004. הבדיקה בוצעה על צנרת PVC בקוטר 110 מ״מ בתרחישי זרימה שונים, עם ובלי היריעה.
התוצאה הרלוונטית לתכנון: הפחתת רעש של עד 17.5dB(A) בטווחי זרימה שנבדקו, כולל 15-17.5dB(A) בטווחי 0.5-2 ליטר לשנייה. הנתונים מוצגים כך שניתן לצרף אותם למפרט, להעביר ליועץ אקוסטיקה ולתאם מול צוות הביצוע.
Insertion Loss לפי זרימה
הנתונים מתוך דוח מעבדה A 4359-2E-RA-001 מיום 8 במאי 2023.
יישום בפרויקט
מוצר אחד לשלוש נקודות החלטה: תכנון, ביצוע ורכש.
ביצוע באתר

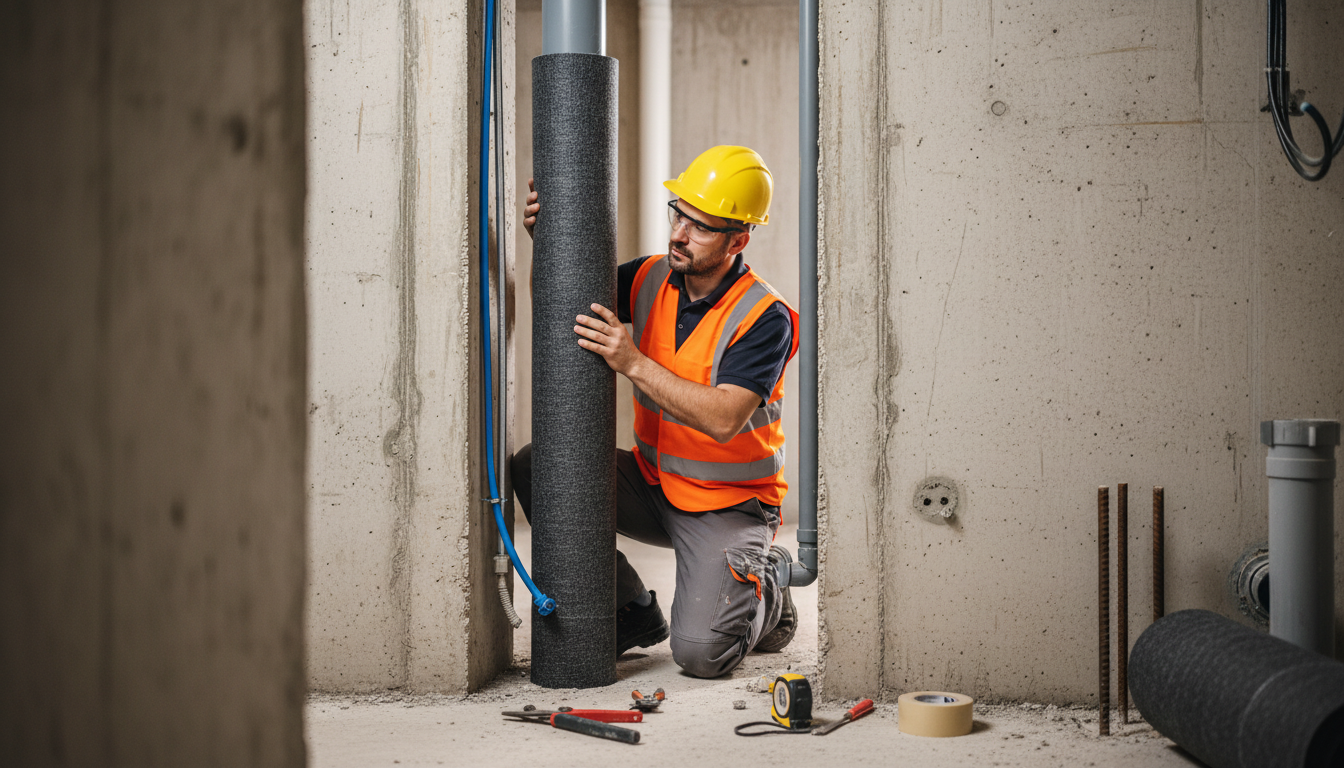

היריעה נחתכת לפי הקוטר, עוטפת את הצינור ומקובעת באזיקונים. אין צורך בהחלפת מערכת הצנרת, ומתאפשרת עבודה גם בנקודות צפופות.
רכש ואספקה
ייצור מקומי, שירות ישיר ואפשרות לאורכים מותאמים. מתאים להזמנות סיטונאיות לפרויקטים, עם תיאום לפי כמויות ולוחות זמנים.
לפני שמכסים את הקיר
צנרת ביוב חשופה היא מקור רעש. צנרת עטופה היא פרט ביצוע.
בחללים רטובים, פירי שירות וחדרי מכונות, צינור ורטיקלי לא מבודד מקרין רעשי זרימה ונקישות אל החללים הסמוכים. QuietPipe מיועדת לעטוף את הצינור לפני סגירת הקיר או כחלק מטיפול נקודתי בצנרת קיימת.
- עיטוף רציף לאורך הצינור
- חפיפה וסגירה סביב נקודות חיבור
- קיבוע באזיקונים במרווחים קבועים
הדגמת מוצר
מבט מהיר על היריעה, שכבות החומר ואופן היישום.
הסרטונים מיועדים להצגה מהירה למנהלי עבודה, קבלני אינסטלציה וצוותי גמר: סרטון מוצר אנכי קצר לצד סרטון התקנה רחב לצפייה נוחה.
סרטון מוצר קצר
תצוגה מהירה של היריעה והשימוש בפרויקטים.
סרטון התקנה
אופן עיטוף הצינור, חפיפה וקיבוע.
הזמנות לפרויקטים
לקבלת מחיר לפי כמות, מידה ומועד אספקה.
מכירה סיטונאית לחברות ביצוע, קבלנים ופרויקטים. מכירה ליחידים מתבצעת באיסוף בלבד ובתיאום מראש.
מבנה היריעה
ספיגה אקוסטית בצד הצינור, מסה בצד החיצוני.
השכבה הספוגית פונה אל הצינור ומפחיתה אנרגיה אקוסטית הנוצרת מזרימת מים ומגעים בצנרת. שכבת המסה הביטומנית מוסיפה משקל וחסימה, ומצמצמת הקרנה של רעש אל חללים סמוכים.

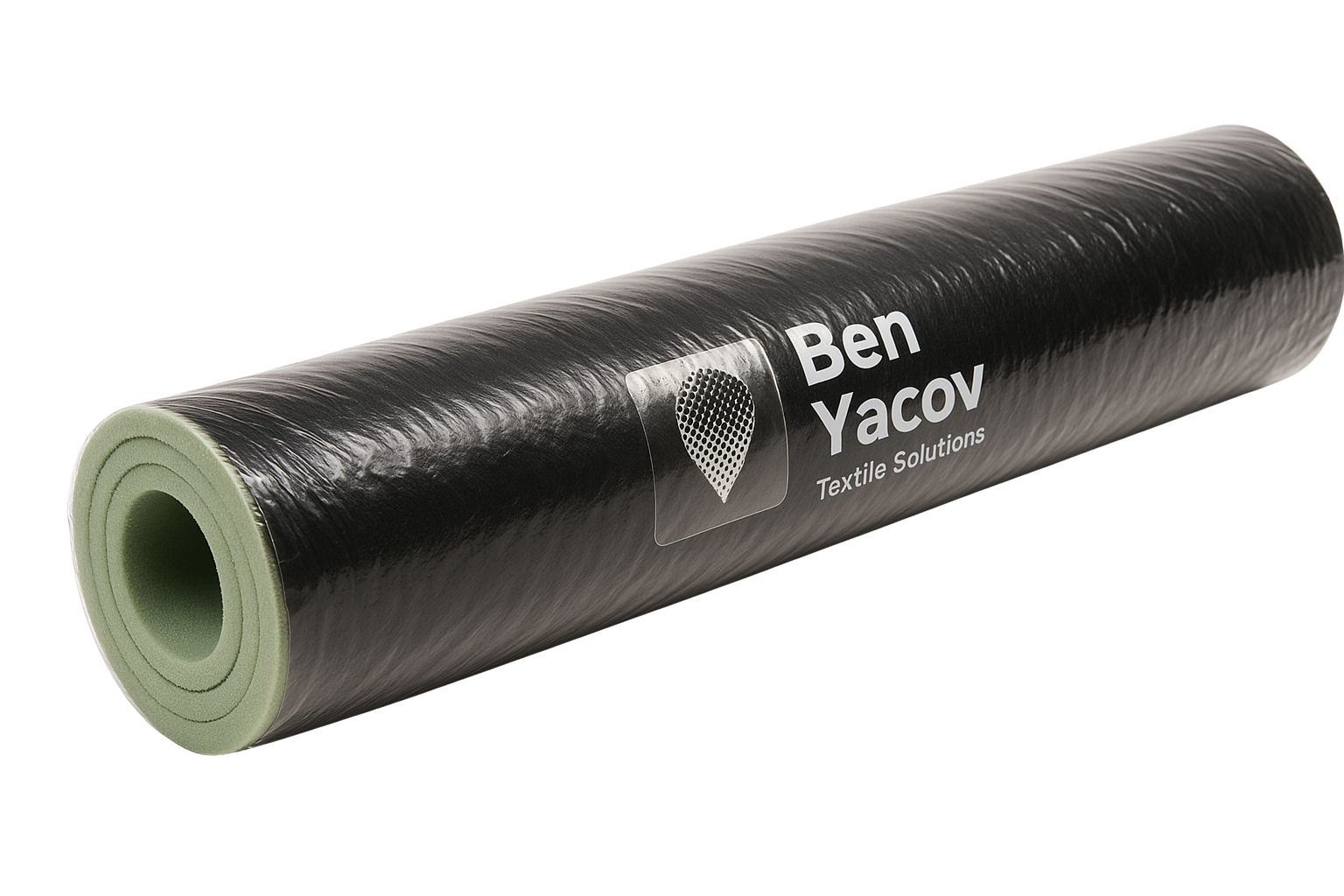

שכבה א׳ספוג תאים פתוחים 15 מ״מ
שכבה ב׳מסה ביטומנית כבדה
רוחב1 מטר סטנדרטי
אורך2 מטר, ניתן להתאים
משקלכ-3.4 ק״ג/מ״ר
מק״טQTP55555
גמישות במידות
גמישות במידות - מהיצרן לקבלן.
כשהיריעה מיוצרת כאן בישראל, אתם לא חייבים להתאים את הפרויקט למידה קיימת מהמדף. אנחנו יכולים לייצר ולספק QuietPipe במידה שמתאימה לפרטי הביצוע, לכמויות ולחזרתיות של כל פרויקט.
מידה נכונה חוסכת חיתוכים מיותרים באתר, מצמצמת פחת, מקצרת זמן עבודה סביב פירי צנרת חוזרים ומאפשרת למנהל הרכש להזמין מוצר שמגיע קרוב יותר לשטח ולמפרט בפועל.

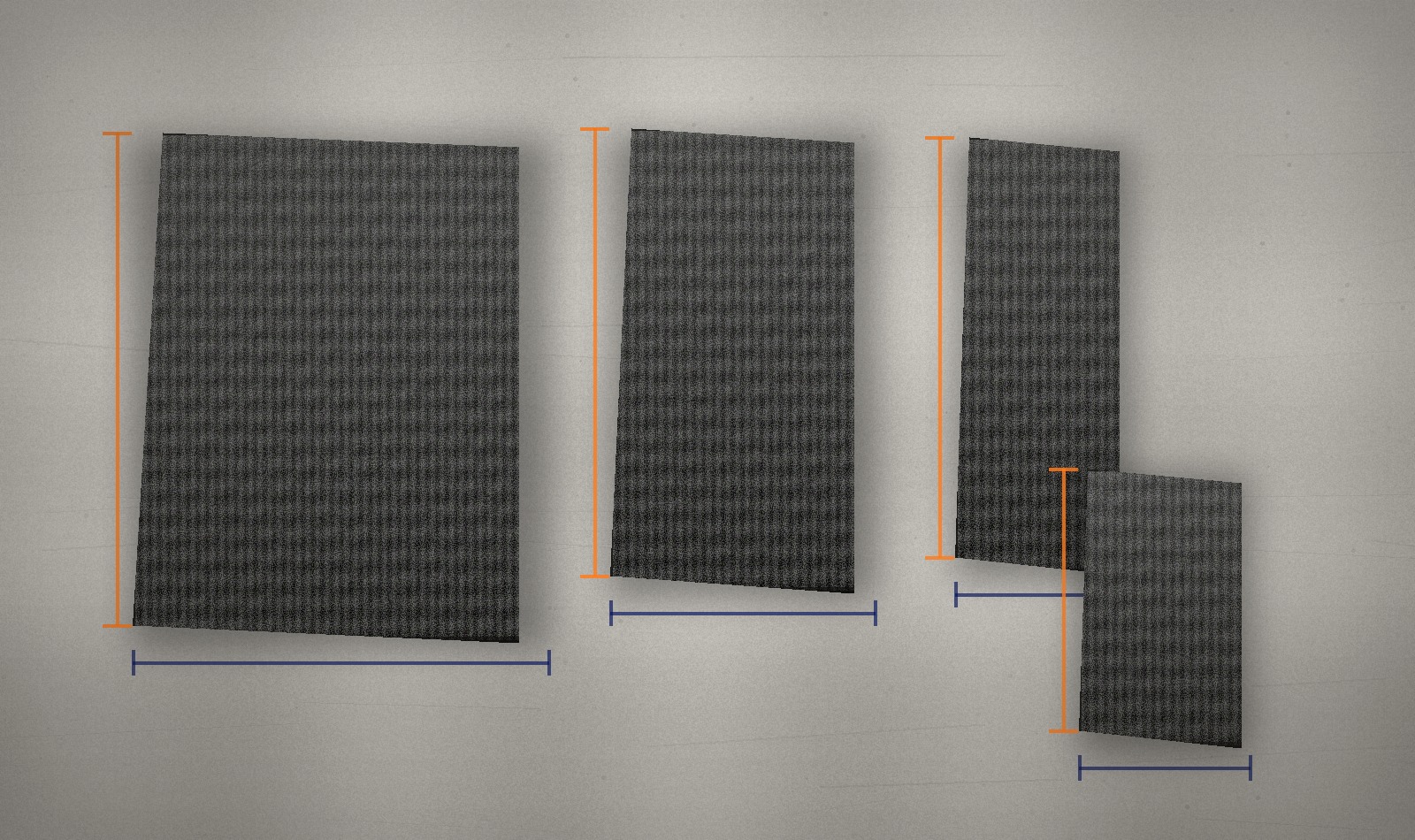

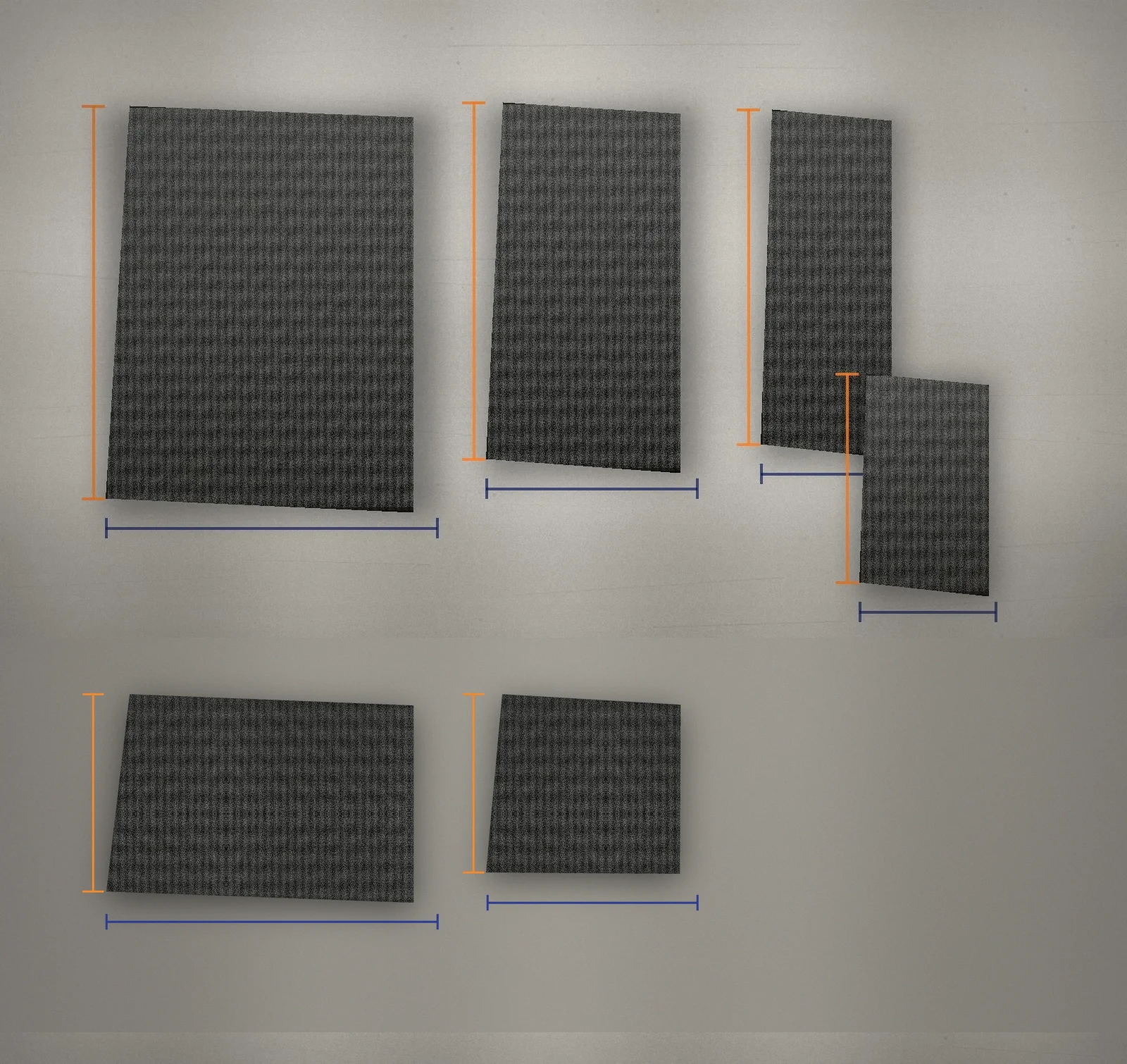

100×300 ס״מ
70×300 ס״מ
50×300 ס״מ
50×200 ס״מ
-
01
מדידה וחיתוך
חותכים את היריעה לאורכה, כ-5 ס״מ יותר מקוטר הצינור, כדי ליצור חפיפה מלאה.
-
02
עיטוף
מניחים את היריעה סביב הצינור כך שהחלק עם הספוג הבולט פונה לחלק החשוף של הצינור.
-
03
קיבוע
מקבעים באמצעות אזיקונים. מומלץ אזיקון כל 30 ס״מ ולסגור היטב חיבורים וחפיפות.
השוואת פתרונות
כאשר המפרט דורש יריעה אקוסטית לצנרת, חשוב לבדוק מה נמדד בפועל.
בפרויקטים רבים משווים בין אקופייפ, אקוסטיפייפ, יריעות בידוד מיובאות ופתרונות לעיטוף צנרת שופכין. QuietPipe מציעה שילוב של דוח מעבדה לפי EN 14366, ייצור מקומי, זמינות אספקה ותמיכה ישירה מהיצרן.
קריטריוןQuietPipeפתרונות אחרים
תקן בדיקהEN 14366:2004, דוח Peutzמשתנה לפי מוצר וספק
ייצורכחול לבן, בן יעקב פתרונות טקסטיללעיתים יבוא או מלאי משתנה
תמיכהישירה מהיצרןדרך יבואן או משווק
שאלות ותשובות
שאלות שחוזרות לפני שילוב במפרט או הזמנה.
מה ההבדל בין QuietPipe לצנרת שקטה מובנית?
צנרת שקטה היא מערכת צנרת ייעודית. QuietPipe היא יריעה לעיטוף צנרת קיימת או חדשה, ולכן היא מאפשרת שדרוג אקוסטי בלי להחליף את כל מערכת הצנרת.
האם היריעה מתאימה לצנרת PVC?
כן. בדיקת המעבדה בוצעה על צנרת PVC בקוטר 110 מ״מ, והיריעה מתאימה גם לשימושים נוספים בהתאם לפרטי הביצוע באתר.
האם אפשר להזמין בכמות לפרויקט?
כן. הדף מיועד בעיקר למכירה סיטונאית לפרויקטים, קבלנים וחברות ביצוע. ניתן לתאם כמויות, אורכים ואספקה לפי צורך.
האם מוכרים גם ליחידים?
כן, אך מכירה ליחידים מתבצעת באיסוף בלבד ובתיאום מראש בטלפון 054-7720142.
איפה אפשר לקבל דוח מעבדה ומפרט?
קישורים לדוח Peutz, מפרט טכני ומדריך התקנה נמצאים בדף. לפרויקטים ניתן לפנות לקבלת חומרים נוספים לפי דרישה.
